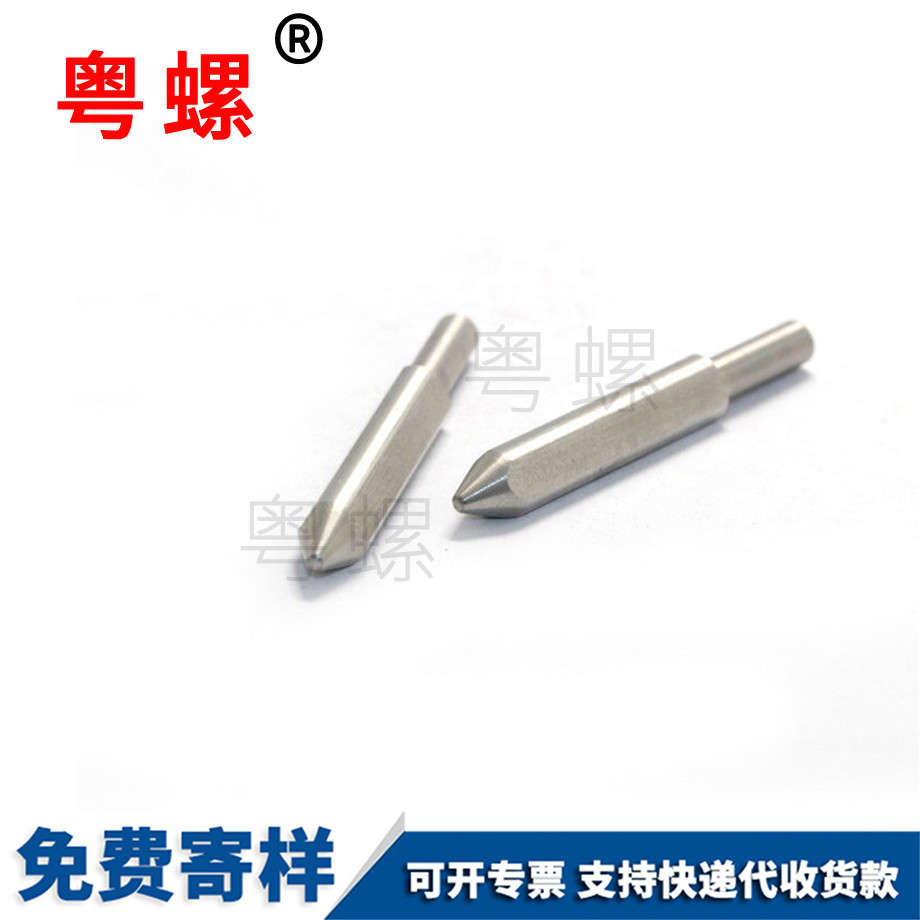

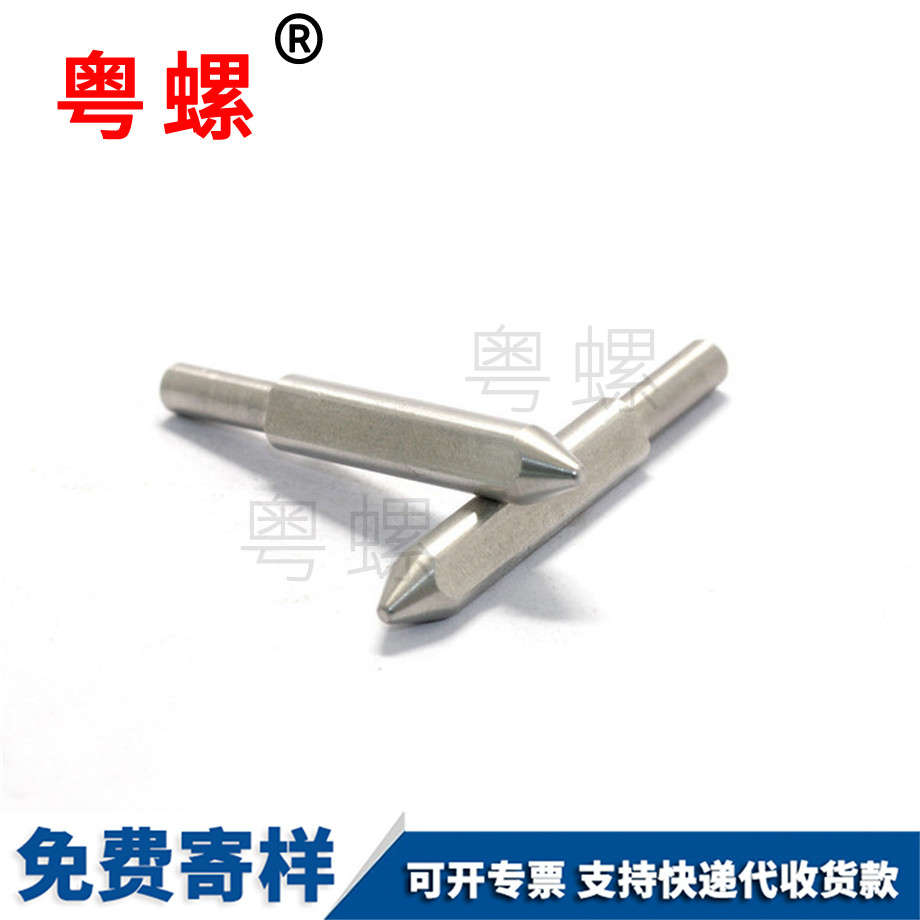

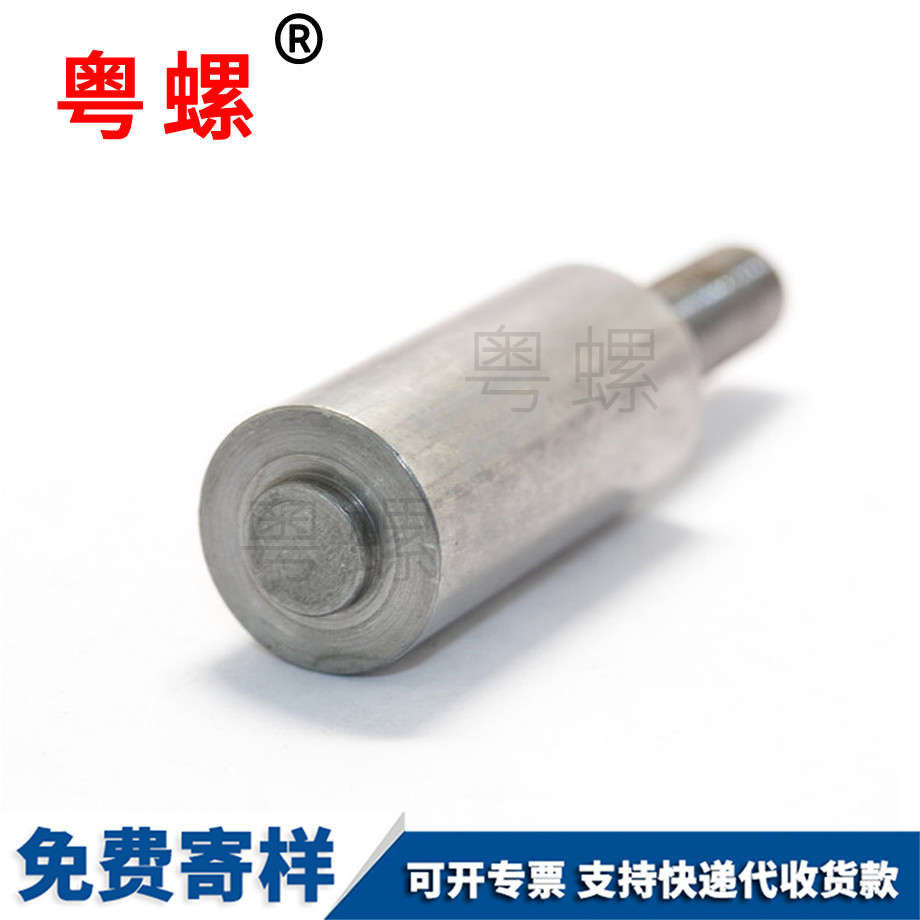

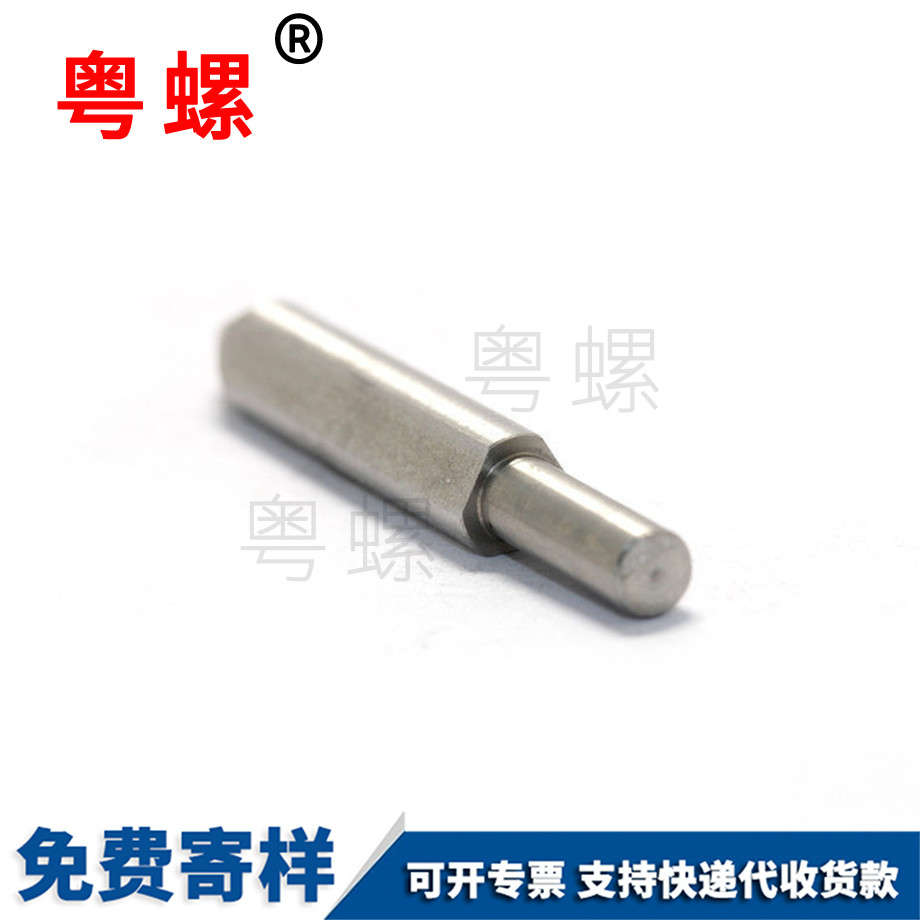

圓柱銷主要用于定位，也可用于連接，他依靠過盈配合固定在銷孔內。圓柱銷用于定位是通常不受載荷或者受很小的載荷，數量不少于兩個，分布在被連接件整體結構的對稱方向上，相距越遠越好，銷在每一被連接件內的長度約為小直徑的1-2倍。圓柱銷也可以做軸用，一個直軸也可以做圓柱銷，甚至是定心銷。那么軸和銷的區別是什么呢？軸可以用來傳遞扭矩，承受彎矩和扭矩，圓柱銷用來定位，承受擠壓力和剪切力。某種意義上來說(如小型設備)，圓柱銷也可以做軸用。

粵螺鑒于上述現有技術的不足之處，廣東粵螺五金實業有限公司的目的在于提供一種用于沖壓鉚釘?shù)臎_壓模具及沖壓件，在模具上增加定位浮升銷，以解決現有技術鉚釘沖壓時放置位置不準確，導致廣品品質不聞的問題。為了達到上述目的，廣東粵螺五金實業有限公司采取了以下技術方案一種用于沖壓鉚釘?shù)臎_壓模具，包括下模座、下模板和下模入塊；所述下模板和所述下模入塊設置在所述下模座上，且所述下模入塊穿過所述下模板，伸出至所述下模板的一側，在所述下模入塊中設置有定位浮升銷，在所述下模座中設置有用于支撐所述定位浮升銷的彈性件。所述的用于沖壓鉚釘?shù)臎_壓模具中，還包括上模座、上夾板和鉚接沖，所述上夾板和所述鉚接沖設置在所述上模座上，且所述鉚接沖穿過所述上夾板，伸出至上夾板的一側。所述的用于沖壓鉚釘?shù)臎_壓模具中，所述定位浮升銷上設置有用于導正所述鉚釘?shù)耐蛊?。所述的用于沖壓鉚釘?shù)臎_壓模具中，在所述下模座上設置有用于固定彈性件的止付螺絲。所述的用于沖壓鉚釘?shù)臎_壓模具中，所述止付螺絲裝設在下模座的底面上。所述的用于沖壓鉚釘?shù)臎_壓模具中，在所述下模座和所述下模板之間設置有下墊板。所述的用于沖壓鉚釘?shù)臎_壓模具中，所述彈性件為彈簧。一種沖壓件，在所述沖壓件上設置有鉚釘，所述鉚釘藉由上述的沖壓模具沖壓固定。所述的沖壓件中，沖壓件為背板。[0015]相較于現有技術，廣東粵螺五金實業有限公司提供的用于沖壓鉚釘?shù)臎_壓模具及沖壓件，采用了在下模入塊中設置定位浮升銷，在所述下模座中設置有用于支撐所述定位浮升銷的彈性件，在沖壓之前，通過彈性件頂住定位浮升銷，使定位浮升銷伸出下模入塊，在沖壓時將鉚釘放在定位浮升銷上，通過定位浮升銷導正鉚釘，在沖壓過程中鉚釘緊隨定位浮升銷下降避免鉚釘歪斜，當沖壓模具完全閉合時完成沖壓，提升了沖壓產品的品質，大大提高了生產效率。

抽離型定位銷和系帶懸掛型定位銷通體呈等直圓柱形。抽離型定位銷臨時從工裝被連接件中抽出后，呈散件狀態；系帶懸掛型定位銷尾部有鐵絲或者細繩等系帶與工裝被連接件相連，定位銷抽出后，通過系帶懸掛在工裝上。兩種定位銷主要缺點如下：一是懸掛系帶長時間磨損后容易脫落，同散件的抽離型定位銷都不便于現場收納、歸置，通常被隨意放置在附近地面上；二是兩種定位銷均容易位置轉移、遺忘丟失，影響工裝復位和后續飛機產品制造及裝配。

汽車修理行業中配色調漆使用的調漆攪拌機，其主傳動力使用的是多連桿聯接傳動，通過多個開口銷(結構如圖1所示)與多個連桿上下連接傳動，實現動力扭矩的傳遞，這樣對開口銷的抗沖擊性和耐疲勞性有較高的質量要求，開口銷在使用過程中發現，由于強度不夠而出現折斷的現象，致使機器不能運轉。在現有的調漆攪拌機多連桿傳動方式中，連桿要帶動每層架板中10多個色漆灌進行攪拌，而底層連桿還要負責上層連桿力矩的傳遞，這樣導致與連桿相聯接的銷軸要有較強的抗沖擊，耐疲勞性能，且必需具備一定的防松功倉泛。
